Ha hidraulikus rendszerekről van szó, a hidraulikadugók kiválasztása kulcsfontosságú. A piacon kapható különféle típusú hidraulika dugók közül jól ismertek a SAE (Society of Automotive Engineers) hidraulika dugók. SAE hidraulika dugók szállítójaként gyakran kérdeznek tőlem, hogy mi a különbség a SAE és más típusú hidraulika dugók között. Ebben a blogbejegyzésben ezekben a különbségekben fogok elmélyülni, hogy tájékozott döntést hozhasson hidraulikus rendszerével kapcsolatban.
1. Menettervezés
Az egyik legjelentősebb különbség a SAE és más hidraulikus dugók között a menetkialakításukban rejlik.
SAE szálak
A SAE hidraulika dugók általában egyenes menetet használnak. Ezeket az egyenes meneteket úgy tervezték, hogy mechanikus tömítést biztosítsanak, ha O-gyűrűvel együtt használják őket. Az O-gyűrűt a dugón lévő horonyba helyezzük, és amikor a dugót a nyílásba húzzuk, az O-gyűrű összenyomódik, így szoros tömítés jön létre, amely megakadályozza a folyadék szivárgását. Ez a kialakítás rendkívül hatékony olyan alkalmazásokban, ahol nagynyomású tömítésre van szükség. Az egyenes menetek megkönnyítik a dugó be- és eltávolítását is, mivel nem kell attól tartani, hogy a menetemelkedés megváltoztatja a tömítés mélységét.
BSP (British Standard Pipe) szálak
A BSP menetek gyakran megtalálhatók számos európai és ázsiai hidraulikus rendszerben. A BSP meneteknek két fő típusa van: BSPP (British Standard Pipe Parallel) és BSPT (British Standard Pipe Taper). A BSPP a SAE-hez hasonló párhuzamos meneteket használ, de nem támaszkodik O-gyűrűre a tömítéshez. Ehelyett gyakran használnak speciális tömítőanyagot vagy puha felületű tömítést. A BSPT viszont kúpos szálakat használ. A kúp szoros tömítést hoz létre a menet meghúzásakor, de a beszerelése és visszaszerelése nehezebb lehet a SAE dugókhoz képest. Megnézheti nálunkSzénacél BSP hidraulika dugótovábbi lehetőségekért.
NPT (National Pipe Taper) menetek

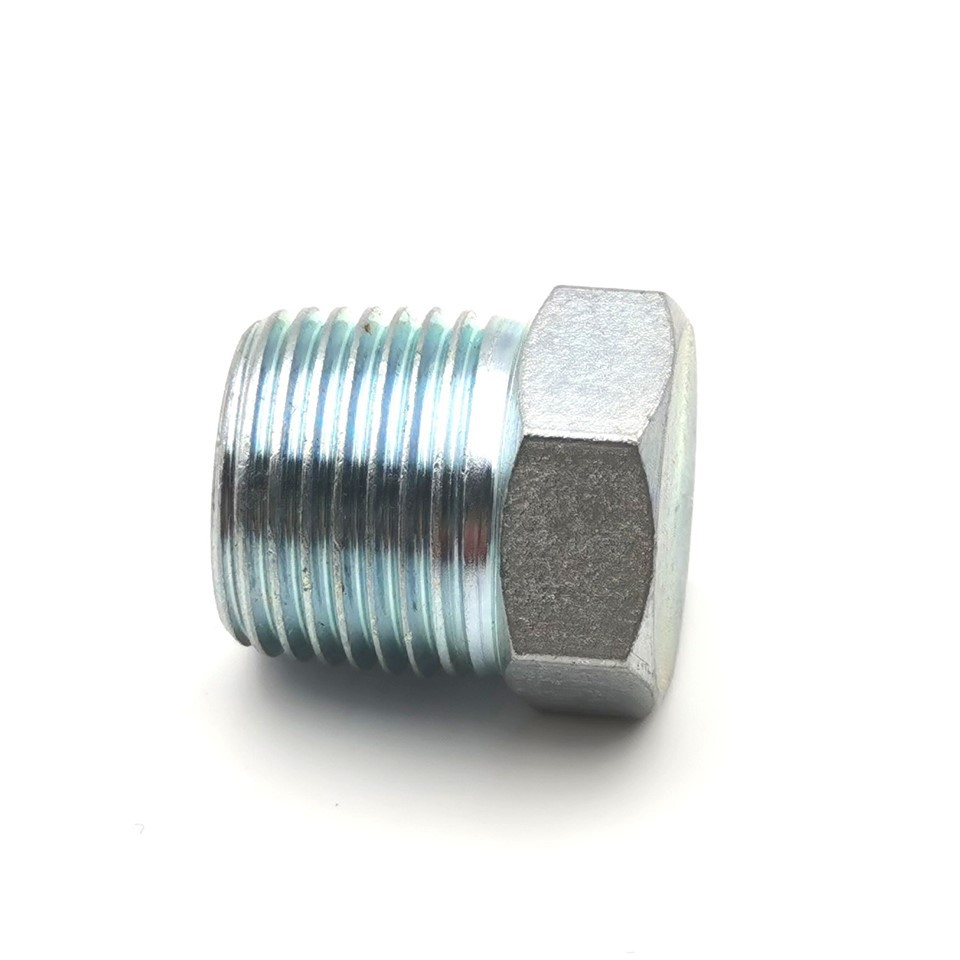

Az NPT szálakat széles körben használják Észak-Amerikában. Ezek kúpos menetek, hasonlóan a BSPT-hez. Az NPT-menetek kúpossága lehetővé teszi a fém-fém tömítést meghúzáskor. A BSPT-hez hasonlóan azonban az NPT-meneteket is nehéz felszerelni, és a szivárgás elkerülése érdekében menetes tömítőszalagra vagy cső-adalékanyagra lehet szükség. A miénkSzénacél NPT hidraulika dugóbemutatja az általunk kínált NPT hidraulika dugókat.
2. Szabványosítás és kompatibilitás
A különböző típusú hidraulika dugók eltérő szabványokat követnek, ami befolyásolhatja a hidraulikus rendszerekkel való kompatibilitásukat.
SAE szabványok
A SAE hidraulika dugókat az Autómérnökök Társasága által meghatározott szabványok szerint tervezték. Ezek a szabványok biztosítják, hogy a dugók kiváló minőségűek, és széles körben kompatibilisek az Egyesült Államokban és sok más országban az autóipar, a repülőgépipar és az ipari ágazat hidraulikus rendszereivel. A jól definiált szabványok azt jelentik, hogy a SAE csatlakozók könnyen cserélhetők olyan rendszereken belül, amelyeket SAE komponensek használatára terveztek.
Egyéb szabványok
A BSP és az NPT csatlakozók megfelelnek a megfelelő brit és amerikai nemzeti szabványoknak. Ez azt jelenti, hogy ha egy nemzetközi projekten vagy olyan rendszeren dolgozik, amely különböző régiókból származó alkatrészeket tartalmaz, akkor ügyelnie kell a csatlakozók kompatibilitására. Előfordulhat például, hogy egy BSP-dugó nem illeszkedik megfelelően egy SAE-dugóhoz tervezett portba, és fordítva.
3. Nyomás- és hőmérsékletállóság
A hidraulikadugók nyomás- és hőmérséklet-ingadozásokkal szembeni ellenálló képessége fontos szempont a hidraulikus rendszer tervezésénél.
SAE dugók
A SAE hidraulika dugókat úgy tervezték, hogy a nyomás és hőmérséklet széles tartományát kezeljék. A SAE dugókban használt O-gyűrűs tömítőrendszer még nagy nyomású körülmények között is képes megőrizni a szoros tömítést. Ezenkívül a SAE-dugókban használt anyagok, mint például a rozsdamentes acél és a nagy szilárdságú ötvözetek, ellenállnak a korróziónak és ellenállnak a magas hőmérsékletnek. Emiatt a SAE dugók alkalmasak olyan iparágakban, mint például az olaj- és gázipari igényes alkalmazásokhoz, ahol gyakori a magas nyomású és magas hőmérsékletű környezet.
Egyéb csatlakozók
A BSP és NPT dugóknak saját nyomás- és hőmérséklet-besorolásuk is van. A BSP és az NPT tömítőmechanizmusai, például a kúpos menetek és tömítőanyagok használata azonban érzékenyebbek lehetnek a hőmérséklet- és nyomásváltozásokra. Például magas hőmérsékletű alkalmazásoknál a BSP vagy NPT dugókhoz használt tömítőanyag lebomolhat, ami szivárgáshoz vezethet.
4. Telepítés és karbantartás
A könnyű telepítés és karbantartás egy másik tényező, amely megkülönbözteti a SAE-dugót más típusú hidraulikadugóktól.
SAE dugók
A SAE hidraulika dugók felszerelése viszonylag egyszerű. Mivel egyenes menetet és O-gyűrűt használnak, egyszerűen csak helyezze az O-gyűrűt a horonyba, és csavarja be a dugót a csatlakozóba, amíg az O-gyűrű a megfelelő szintre össze nem préselődik. A karbantartás is egyszerű, mivel az O-gyűrű cseréje egyszerű folyamat. Ha a dugót el kell távolítani, az megtehető a menetek sérülése nélkül, mivel nincs menetes tömítőmechanizmus.
Egyéb csatlakozók
A BSP és NPT csatlakozók telepítése nagyobb kihívást jelenthet. A BSPT és NPT kúpos menetek pontos meghúzást igényelnek a megfelelő tömítés eléréséhez. A túlfeszítés károsíthatja a meneteket, míg az alulfeszítés szivárgáshoz vezethet. Ezenkívül a tömítőanyagok vagy szalagok használata zavarossá és időigényessé teheti a szerelési folyamatot. Ezeknek a dugóknak a karbantartása is nehezebb lehet, mivel előfordulhat, hogy a tömítőanyagokat minden alkalommal újra fel kell hordani, amikor a dugót eltávolítják és visszahelyezik.
5. Költség
A költségek sok ügyfél számára fontos tényező a hidraulikadugók kiválasztásakor.
SAE dugók
A SAE hidraulika dugók ára általában versenyképes. Míg a SAE dugók kezdeti költsége valamivel magasabb lehet az O-gyűrűs tömítőrendszerek és a kiváló minőségű anyagok használata miatt, a hosszú távú költség alacsonyabb lehet. Az egyszerű telepítés és karbantartás csökkenti a munkaerőköltségeket, a megbízható tömítőrendszer pedig csökkenti a szivárgás kockázatát, ami pénzt takaríthat meg a folyadékcserén és a rendszerjavításon.
Egyéb csatlakozók
A BSP és NPT csatlakozók a kezdeti vételárat tekintve olcsóbbak lehetnek. A tömítőanyagok és szalagok többletköltsége, valamint a telepítésükkel és karbantartásukkal járó magasabb munkaerőköltségek azonban hosszú távon ellensúlyozhatják a kezdeti megtakarításokat.
Következtetés
Összefoglalva, a SAE hidraulika dugók számos előnnyel rendelkeznek más típusú hidraulika dugókkal szemben, mint például a BSP és az NPT dugók. Egyenes menetes és O-gyűrűs tömítési kialakításuk megbízható és könnyen telepíthető megoldást nyújt nagynyomású hidraulikus rendszerekhez. A SAE dugók szabványosítása széleskörű kompatibilitást biztosít, magas nyomásnak és hőmérsékletnek ellenálló képességük pedig alkalmassá teszi őket az igényes alkalmazásokhoz.

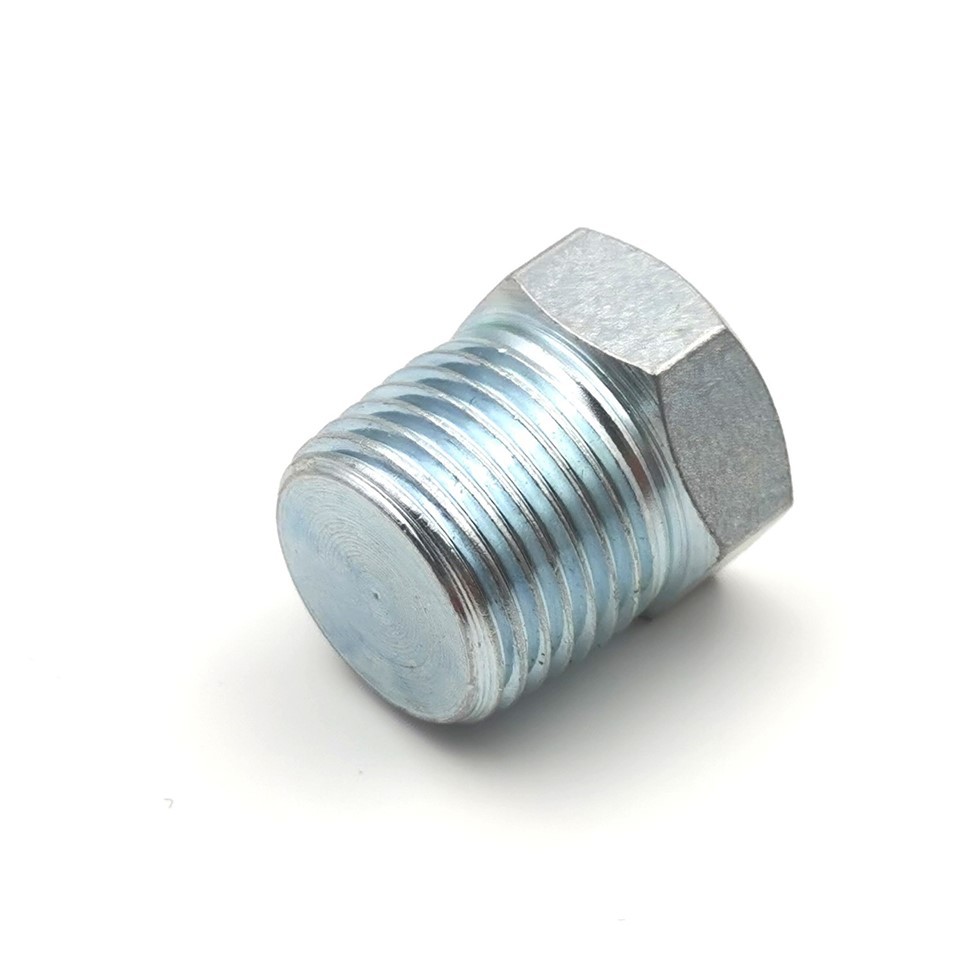

Ha Ön a kiváló minőségű hidraulika dugókat keresi, a mi3/4 Hidraulika dugóés más SAE hidraulika csatlakozókat érdemes megfontolni. Elkötelezettek vagyunk amellett, hogy ügyfeleinknek a legjobb termékeket és szolgáltatásokat nyújtsuk. Legyen szó kis léptékű projektről vagy nagyszabású ipari alkalmazásról, mi az Ön igényeinek megfelelő hidraulika dugókat kínálunk.
Ha bármilyen kérdése van, vagy szeretné megvitatni konkrét igényeit, forduljon hozzánk bizalommal. Várjuk a lehetőséget, hogy Önnel együtt dolgozhassunk, és segítsünk megtalálni a hidraulikarendszeréhez tökéletes hidraulika dugókat.
Hivatkozások
- "Hidraulikus rendszerek kézikönyve", különféle iparág-specifikus kiadványok a hidraulikus alkatrészekről.
- Szabványdokumentumok az Autómérnökök Társaságától (SAE), a Brit Szabványügyi Intézettől (BSI) és az Amerikai Nemzeti Szabványügyi Intézettől (ANSI).
